Van phân phối REXROTH loại WE là van có lõi trượt được kích hoạt bằng điện từ có thể được sử dụng như thành phần điện thủy lực REXROTH . Chúng kiểm soát việc đóng, mở và điều hướng của một dòng chảy dầu thủy lực.

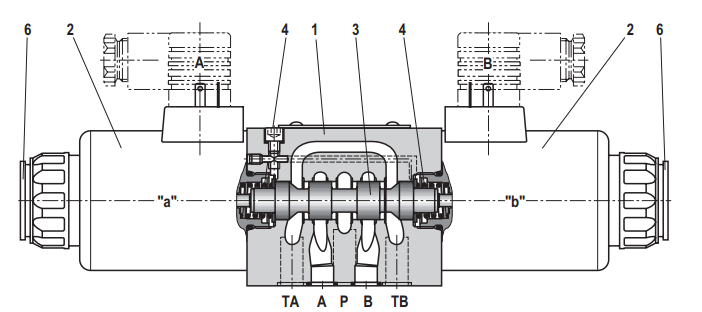

Các van định hướng về cơ bản bao gồm thân van (1), một hoặc hai solenoid điện từ (2), lõi trượt (3) và lò xo hồi vị (4).
Trong điều kiện không có tác động, lõi trượt (3) được giữ ở vị trí trung tâm hoặc ở vị trí ban đầu bằng lò xo hồi vị (4) (ngoại trừ phiên bản “O”).
Nếu solenoid điện từ (2) được cấp điện, ống điều khiển (3) sẽ di chuyển ra khỏi vị trí nghỉ sang vị trí cuối cần thiết. Bằng cách này, hướng yêu cầu của dòng chảy theo ký hiệu đã chọn được giải phóng.
Sau khi ngắt điện cuộn solenoid (2), lõi trượt (3) được đẩy trở lại vị trí trung tâm của nó hoặc về vị trí ban đầu của nó (ngoại trừ van có chốt chặn “OF” và van không có lò xo loại “O”).
Nút điều chỉnh cơ (5) cho phép chuyển đổi thủ công van mà không cần cấp điện bằng điện từ.

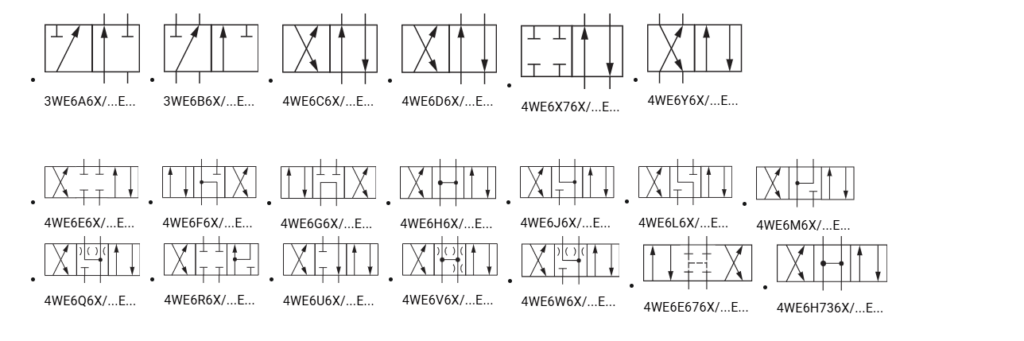

- Van điều khiển điện từ Rexroth WE 6…E, Directional spool valves, direct operated, with solenoid actuation ( Size 6 )
| Cỡ van | Piping size 1/4″ | Size 02 | NG6 | Cetop 3 |
|---|---|
| Lưu lượng tối đa (Max. Flow) | 80 lít/phút |
| Áp suất làm việc tối đa | 350 bar |
- 3 Kiểu van 4/3, 4/2 và 3/2
- Các cổng theo tiêu chuẩn ISO 4401-03-02-0-05 (có hoặc không có lỗ định vị)
- Cuộn điện từ công suất cao, có thể xoay 90° tùy chọn
- Kết nối điện có thể lựa chọn giữa kết nối đơn hoặc kết nối trung tâm
- Thiết bị vận hành phụ kiện tùy chọn
- Có thể tùy chọn loại giám sát vị trí của lõi trượt
- Phù hợp với tiêu chuẩn CE theo Chỉ thị điện áp thấp 2014/35 / EU đối với điện áp> 50 VAC hoặc> 75VDC
- Cuộn dây điện từ là thành phần được phê duyệt với đánh dấu UR theo UL 906, ấn bản năm 1982
- Phê duyệt theo CSA C22.2 số. 139-1982
Các mode của van rexroth thường gặp tại Việt Nam :
| R900962569-H-4WEH 25 J6X/6EG24N9ES2K4/B10 | R900580114 – 4WE 10 E3X/CG24N9Z4 | R900589988-4WE 10 J3X/CG24N9K4 |
| R900911868-4WE 10 J3X/CW230N9K4 | 4WE 10 E5X/EG24N9K4/M – R901278761 | (R901278744) 4WE 10 J5X/EG24N9K4/M |
| R900758807-H-4WEH 25 J6X/6EG24N9ES2K4/B10D3 | R987068499 4WEH 22HD7X/OF6EG24N9EK4/B10 | R900930035-4WE 6 D6X/EG24N9K4 |
| R900924324-4WEH 16 C7X/6EW230N9ETK4 | R900518734-4WE 10 G3X/CW220NZL | R900561274 4WE 6 D6X/EG24N9K4) |
| R900784037-4WEH 16 C7X/6EW230N9ETK4/B10 | 4WE 10 G3X/CW220NZL – R901487114 | R900906942 – 4WE 6 J6X/EG24N9Z5L/B10 |
| R900597186-4WE 10 E3X/CW110N9K4 | R900910794 – 4WE10D3X/CG24N9K4/B20 | 4WE6J6X/EG24N9K4/B10 (R900548271) |
| R901487110-4WE 10 E5X/EW120N9K4/M | 4WE 10 D5X/EG24N9K4/B20M (R901350503) | R900456453 – 4 WE 10 D1X/LW220-50NZ4 |
| R900906453-4WE 10 LB3X/CW110N9K4 | R900561283 – 4WE 6 G6X/EW230N9K4 | (R901483529) 4WE 10 D5X/EW230N9K4/M |
| R901487111-4WE 10 LB5X/EW120N9K4/M | 4WE 6 G6X/EW230N9K4 -R900912493 | 0810090107-081WV06PIC110W5024/00A0 |
| R900933305-4WEH16HD7X/OF6EG24N9EK4 | R900522715 – 4WE 10 C3X/CG24NK4 | (R901068582) 4WE 6 Y6X/EG24N9K4/ZV |
| R900967843 – 4WEH 16 HD7X/OF6EG24N9EK4/B10 | 4WE 10 C5X/EG24N9K4/M – R901278772 | R900083032 WIPER 110/122,2X8,1-WE5201& |
| R900591664-4WE 10 D3X/OFCG24N9K4 | R900561262 4WEH 16 E6X/6AG24N9EZ5L1 | R900927243 H-4WEH 25 Q6X/6EG24N9ETK4 |
| R901278763 – 4WE 10 D5X/OFEG24N9K4/M | R902601699 – 4/3-WV 4WE 10 J33/CG24N9K4 | H-4WEH 25 Q6X/6EG24N9ETK4/B10D3 (R901211300) |
| R900922084-4WEH 16 E7X/6EG24N9ETK4 | R900495292 – 4WEH 16 EB6X/6AG24NZ4 | R900572131 – 3WE 6 A6X/EG24N9Z5L |
| R900923971- 4WEH 16 E7X/6EG24N9ETK4/B10 | 4WEH 16 EB7X/6EG24N9K4 – R900926562 | R900561180 – 3WE 6A6X/EG24N9K4 |
| R900933715-H-4WEH 16 J7X/6EG24N9ETS2K4/B10 | R900469813 – 4WE 6 JB5X/AG24NZ4 | R909156744 WEGAUFNEHMER IW9-03-01 |
| R900924557- H-4WEH 16 J7X/6EG24N9ETS2K4/B10D3 | 4WE 6 JB6X/EG24N9K4 – R900561291 | R900427534 – 4 WE 6 J5X/ AG24NZ4 |
| R901520150- 4WE 10 M5X/EW230N9K4/M | R900911869 – 4WE10E3X/CW230N9K4 | R900561288 – 4WE 6 J6X/EG24N9K4 |
| R900717413-4WE 10 HB3X/CG24N4K4/V | 4WE 10 E5X/EW230N9K4/M – R901487113 | R900929121 – 4WE 10 D3X/OFCG220N9K4 |
| R901348846- 4WE 10 HB5X/EG24N5K4/V | R900561271 – 3WE 6 B6X/EW230N9K4 | 4WE 10 D5X/OFEG220N9K4-R901344562 |
| R900922085 – 4WEH 16 J7X/6EG24N9ETK4 | 3WE 6 B6X/EW230N9K4- R900915674 | R900495726 – 4WEH 22 G7X/UET |
| R900930431- 4WEH 16 J7X/6EG24N9ETK4/B10 | R900925957 – 4WEH 16 Y7X/6EG24N9ETK4 | R900560185 – 4WE 10 D3X/OFCG24N9K4QPABG24S |
| R900930368 – 4WEH 16 J7X/6EG24NETK4 | 4WEH 16 Y7X/6EG24N9ETK4/B10 – R900248848 | 5-4WE 10 D5X/OFEG24N9K4QSABG24W/M-R901350103 |
| R900763130 – 4WEH 16 J7X/6EG24NETK4/B10 | R983031246 – 4WE6 D 6X/OFE G220 N9K4 | R900908835 – 4WE 6 D6X/EW230NZ5L |
| R900937202 – 4WEH 22 J7X/6EG24N9EK4 | 4WE 6 D6X/OFEG220N9K4 – R900920691 | 4WE 6 D6X/EW230N9K4-R900909559 |
| R900977313 4WEH 22 J7X/6EG24N9EK4/B10 | R901143021 – H-4WEH 16 G7X/6EW230N9ETS2K4/P4,5 | R901119217 – 4WEH 16 HD7X/OF6EG220N9ETK4 |
| R900951426 – 4WE 6 Y6X/EG24NDL SO 321 | H-4WEH 16 G7X/6EW230N9ETS2K4/B10P4,5D3 – R901211678 | 4WEH 16 HD7X/OF6EG220N9ETK4/B10-R900965541 |
| R901470674- 4WE 6 Y6X/EG24NJ3DL SO929 | R901401552 4WE 10 J5X/HG24N9K4/M | 0810091451- 4WE6Y1X/ZW230N9K4/Z |
| 0810091456 – 4WE6D1X/ZW230N9K4/ZV | R900561272 4WE6C6X/EG24N9K4 | 4WE 6 Y6X/EW230N9K4/ZV-R901126928 |
| R901112535 – 4WE 6 D6X/EW230N9K4/ZV | R900921641 4WEH 10 J4X/6EG24N9ETS2K4/B10 | 0810091439 – 4WE6G1X/ZW230N9K4/ZV |
| 0810091442- 4WE6J1X/ZW230N9K4/ZV | R901278780 WE10EB5X/EG24N9K4/M | 4WE 6 G6X/EW230N9K4/ZV-R901129420 |
| (R901129422) 4WE 6 J6X/EW230N9K4/ZV | R901278772 4WE 10 C5X/EG24N9K4/M | R900906010 – 4WE 6 D6X/OFEG220N9Z5L/B10 |
| 0810001721-5-4WE10E1X/ZG220N9K4/V | R901278760 4WE 10 D5X/EG24N9K4/M | 4WE 6 D6X/OFEG220N9K4/B10-R900957150 |
| (R901504232) 4WE 10 E5X/EW230N9K4/V | R901327201 4WE 10 D5X/OFEG24N9K4/V | R900416973 – 4 WEH 16 D5X/6AW220-50NETZ4/D1 |
| 0810001765 – 5-4WE10D1X/ZW230N9K4/V | R901278761 4WE 10 E5X/EG24N9K4/M | 4WEH 16 D7X/6EW230N9ETK4/B10D3-R961005230 |
| (R900923393) 4WE 10 D3X/CW230N9K4/V | R901278768 4WE 10 G5X/EG24N9K4/M | R902650878 – RWDR 70X9010 PTFEG |
| R978919728 4WE 6 E6X/EG..N9/62 SO43A-1735 | R901278762 4WE 10 H5X/EG24N9K4/M | R901051759 – H-4WEH 32 J6X/6EW110N9ETS2DJL/B10 |
| 0810091479 – 4WE6EA1X/ZW230N9K4/ZV | R901278744 4WE 10 J5X/EG24N9K4/M | H-4WEH 32 J6X/6EW110N9ETS2DJL/B10D3-R900745339 |
| (R901312509) 4WE 6 EA6X/EW230N9K4/ZV | R900916984 4WE 6 D6X/EG220N9K4 | R900466793 – 4WE 6 C5X/AG24NZ5L |
| 0810001735-5-4WE10J1X/ZW230N9K4/V | R900561274 4WE 6 D6X/EG24N9K4 | 4WE 6 X2A6X/EG24N9K4 -R900561272 |
| 0810091479-4WE6EA1X/ZW230N9K4/ZV | R900909559 4WE 6 D6X/EW230N9K4 | R900592338 – 4WE10J3X/CW110N9K4 |
| (R901312509) 4WE 6 EA6X/EW230N9K4/ZV | R900917825 4WE 6 D6X/EW230N9K4/V | 4WE 10 J5X/EW120N9K4/M – R901483525 |
| R900784027 – 4WE 10 JB3X/CW230N9K4QM0G24 | R900567512 4WE 6 D6X/OFEG24N9K4 | R901179988 – H-4WEH 32 E6X/6EW230N9ES2K4/B10 |
| R983031003 – 4WE 10 D3X/CG24N9K4 IN010 | R900903465 4WE 6 D6X/OFEG24N9K4/V | H-4WEH 32 E6X/6EW230N9ES2K4/B10D3 – R901247539 |
| (R901278760) 4WE 10 D5X/EG24N9K4/M | R900558641 4WE 6 E6X/EW110N9K4 | R900952179 – 4WEH 10 J4X/6EG24N9ETK4/10 |
| R900962354 4WE 6 HB6X/EG24N9K4/V=00 | R900912492 4WE 6 E6X/EW230N9K4 | 4WEH 10 J4X/6EG24N9ETK4/10B10 – R900765766 |
| R900594277 – 4WE 10 G3X/CG24N9K4 | R900921229 4WE 6 EB6X/OFEG24N9K4 | R900919833 – 4WEH 22 E7X/6EG24N9ETK4 |
| (R901278768) 4WE 10 G5X/EG24N9K4/M | R900561282 4WE 6 G6X/EG24N9K4 | 4WEH 22 E7X/6EG24N9ETK4/B10 – R900943534 |
| R983031189-4WE 6 J6X/E G24 N9K4 IN0101 | R900906672 4WE 6 H6X/EW110N9K4 | R900421464 – 3WE 5 B6.X/G24NZ4 |
| (R900561288) 4WE 6 J6X/EG24N9K4 | R900912494 4WE 6 H6X/EW230N9K4 | 3WE 6 B6X/EG24NK4 – R900957243 |

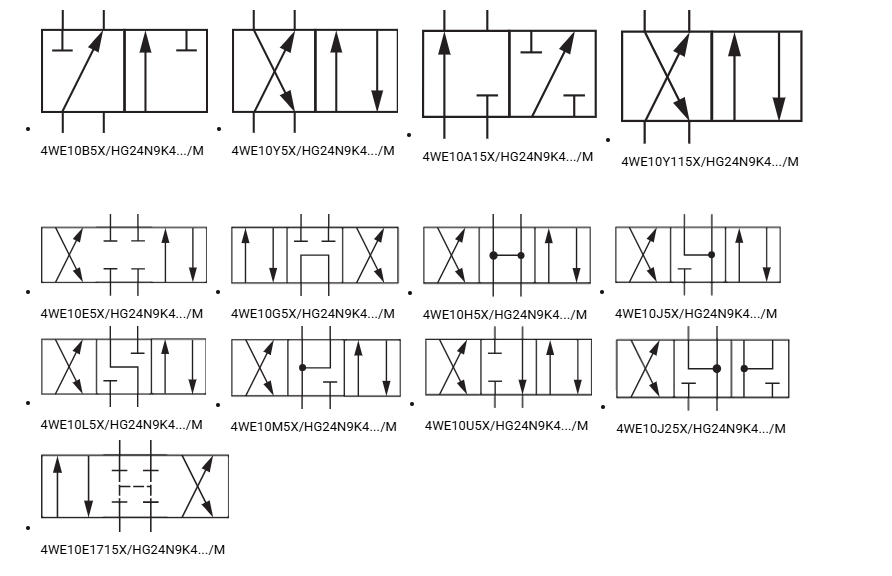

2 . Van điều khiển điện từ Rexroth WE 10…H, Directional spool valves, direct operated, with solenoid actuation
| Cỡ van | Piping size 3/8″ | Size 03 | NG10 | Cetop 5 |
|---|---|
| Lưu lượng tối đa (Max. Flow) | 135 l/phút |
| Áp suất làm việc tối đa | 315 bar |
- 3 Kiểu van 4/3, 4/2 và 3/2
- Các cổng theo tiêu chuẩn ISO 4401-03-02-0-05 (có hoặc không có lỗ định vị)
- Cuộn điện từ công suất cao, có thể xoay 90° tùy chọn
- Kết nối điện có thể lựa chọn giữa kết nối đơn hoặc kết nối trung tâm
- Thiết bị vận hành phụ kiện tùy chọn
- Có thể tùy chọn loại giám sát vị trí của lõi trượt
- Phù hợp với tiêu chuẩn CE theo Chỉ thị điện áp thấp 2014/35 / EU đối với điện áp> 50 VAC hoặc> 75VDC
- Cuộn dây điện từ là thành phần được phê duyệt với đánh dấu UR theo UL 906, ấn bản năm 1982
- Phê duyệt theo CSA C22.2 số. 139-1982
Các mode của van rexroth thường gặp tại Việt Nam :
| R900561288 4WE 6 J6X/EG24N9K4 | R900549534 4WE6HA6X/EG24N9K4 | R900929788 4WE6D73-6X/EG24N9K4 |
| R900548271 4WE 6 J6X/EG24N9K4/B10 | R901339857 5−4WE10E−5X/EG24N9K4/CM | R900939610 4WE6GA6X/EG24N9K4/V |
| R900911762 4WE 6 J6X/EW230N9K4 | R900575062 4WE 6 H6X/EW110N9DL | R900750869 4WEH10Y4X/6EG24N9ETK4/B10V |
| R901089241 4WE 6 J7X/HG24N9K4 | R900925546 4WE6Q6X/EW230N9K4 | R900941068 4WE6Y6X/EG24N9K4/B10V |
| R900577475 4WE 6 M6X/EG24N9K4 | R901487113 4WE10E5X/EW230N9K4/M | R900564105 4WE6D6X/EG24N9K4/V |
| R901199257 4WE6M6X/EG24N9K4=CSA | 0811004102 – Z4WE6E166-1X/ZG24N9K4/V/60 | R900619895 4WE6Y2-6X/EG24N9K4/V |
| R900917497 4WE 6 Y6X/EG24N9K4/B10 | Z4WE 6 E166-3X/EG24N9K4/V/60 – R901087019 | R901233333 4WE6E67-6X/EG24N9K4/VSO9 |
| R900909636 4WE 6 Y6X/EG24N9K4/V | R901087019 Z4WE 6 E166-3X/EG24N9K4/V/60 | R901163622 4WE6X197A6X/EG24N9K4/VSO9 |
| R9011333224WE6HA7X/HG24N9K4 | R900928678 4WE6J6X/EG26N4K4K | R901390857 4WE 10 E5X/HG24N9K4/M |
| R901210102 4WEH 10 D4X/6EG24N9ETSK4/B10 | R900908763 4WE6D6X/EG24N4K4 | R900933832 4WE6G6X/EG220N9K4 |
| R901208116 4WEH 10 J4X/6EG24N9ETSK4/B10 | R901128201 4WE6J7X/HG24N9K4/V | R900548772 4WE6J6X/EG24N9K4/V |
| R900244202 4WEH 16 J7X/6EG24N9ES2K4/B10 | R900616387 LFA 40 WEA-7X/A15 | R900956830 4WE6E67-6X/EG24N9K4/T06V |
| R900930431 4WEH 16 J7X/6EG24N9ETK4/B10 | R900938219 LFA 50 WEA-7X/A18 | R901088783 4WE6J6X/EG24N9K4/X20V |
| R900925580 4WEH 16 J7X/6EG24N9K4 | R900938259 LFA 63 WEA-7X/A18 | R900722572 4WE6E6X/EW200N9DJL |
| R901087088 4WE 6 D7X/HG24N9K4 | R900917605 – 4WEH 16 J6X/6EG24N9K4/B10 | R900943534 4WEH 22 E7X/6EG24N9ETK4/B10 |
| R901087087 4WE6E7X/HG24N9K4 | 4WEH16J7X/6EG24N9K4/B10 – R900972458 | R901327207 4WE10J5X/EG205N9K4/M |
| R901130747 4WE6G7X/HG24N9K4 | R901012578 4WEH 16 J7X/6EG24N9EK4/B10 | R900763130 4WEH 16 J7X/6EG24NETK4/B10 |
| R902105876 TRIEBWERK A11VO-190 R. NZ VK | R900561286 4WE 6 H6X/EG24N9K4 | R900937595 Z4WE 6 E63-3X/EG24N9K4 |
| R900357574 SEAL KIT WE 6.6X/E/V | R900556472 4WE6Y6X/EG24K4QMAG24 | |
| R900443541 4WEH 10 J4X/UET | R900958279 4WEH-16-E7X/6EG24N9ETK4/B10 | |
| R900554556 4WE6HA6X/EG24N9K4/V | R928028410 WE-2SP-M12X1 | |
| R900923307 4WE 10 Y3X/CG24N9K4/MH | R901164544 4WE6D6X/OFEG220N9K4QSBG24W | |
| R900561278 4WE 6 E6X/EG24N9K4 | R900533303 – 4WE 6 H5X/CG24N9K4 | |
| R928028411 WE-2SPSU-M12X1 | 4WE6H6X/EG24N9K4 – R900561286 | |
| R901064270 4WE6JB6X/EG24N9K4/B15 | R900567997 4WE 6 J73-6X/EG24N9K4/A12 | |
| R901344562 4WE10D5X/OFEG220N9K4/M | R901211678 H-4WEH 16 G7X/6EW230N9ETS2K4/B10P4,5D3 | |
| R900922211 4WE6R73-6X/EG24N9K4/A12 | R900922207 4WE6 J 6X/E G220 N9K4 | |
| R901370839 4WE10R5X/EG24N9K4/T06M | R900920691 4WE6 D 6X/OFE G220 N9K4 | |
| R901483529 4WE10D5X/EW230N9K4/M | R900923971 4WEH16E7X/6EG24N9ETK4/B10 | |
| R900561280 4WE6EA6X/EG24N9K4 | R900733654 4WE 6 J6X/EG24N9C101D | |
| R900561180 3WE6A6X/EG24N9K4 | R900727197 4WEH 16 E-7X/6EG24N9ES2K4/B10 | |
| R901272530 4WE6D6X/OFEG24N9XNK4 | R901068579 4WE6J6X/EG24N9K4/ZV | |
| R901068595 4WE6D6X/EG24N9K4/ZV | R901339722 5-4WE10J5X/EG24N9K4/V | |
| 0810091227 – 4WE6D1X/ZG24N9K4/ZV | R900924021 4WE6EA6X/EW230N9K4 | |
| R901487114 4WE 10 G5X/EW230N9K4/M | R900561276 4WE 6 Y6X/EG24N9K4 | |
| R900959073 4WEH10P4X/6EG24N9K4 | R900932046 4WE 6 J73-6X/EG220N9K4/A12 | |
| R900959081 H-4WEH25HJ6X/6EW110N9EK4/B08D3 | R900912495 4WE 6 HA6X/EW230N9K4 | |
| R901391200 4WE10 D5X/HG24N9K4/M | R901071196 4WEH-22-HD7X/OF6EG24N9ES2K4 | |
| R901391202 4WE 10 Y5X/HG24N9K4/M | R901494150 4WE 10 H5X/EW230N9K4/M | |
| R900921470 4WE6E67-6X/EG24N9K4/B10T06 | R901350370 4WE 10 D5X/OFEG220N9K4QSABG24W/M | |
| R900940791 Z4WE6E63-3X/EG24K4QMAG24 | R900932659 4WEH 22 E7X/6EG24N9EK4/B10 | |
| R901458270 4WE 10 D55-4X/CW110N9DJL SO196 | R901328338 5-4WE 10 E67-5X/EG24N9K4/T06M | |
| R900748079 4WE6J6X/EW110N9DJL/B10 | R900568899 4WE6D6X/OFEG24N9K4/B10 | |
| R900760266 4WE6D6X/OFEW110N9DJL/B10 | R961007868 SEAL KIT 5-.WE 10.5X/E./V | |
| R900357578 SEAL KIT WE 10.3X/C | R961007867 SEAL KIT 5-.WE 10.5X/E./M | |
| R901339863 5-4WE10EA5X/EG24N9K4QM0G24/M | R900357573 SEAL KIT WE 6.6X/E | |
| R928028409 WE-1SP-M12X1 | R900904408 4WE6J6X/EG205N9K4 | |
| R900926560 4WE6EA6X/EG24N9K4QM0G24 | R901045618 4WEH16H7X/6EG24N9ETK4/B10 | |
| R901350292 5-4WE 10 J5X/EG24N9K4QS0G24W/V | R900903528 4WE6J73-6X/EG24N9K4 | |
| R901340606 5-4WE 10 EA5X/EG24K4QM0G24/M | R900942180 4WE6E73-6X/EG24N9K4 |
